Montagerahmen SF Acryl

Für Acrylduschwannen

Gleicht Unebenheiten an der Wannenunterseite automatisch aus

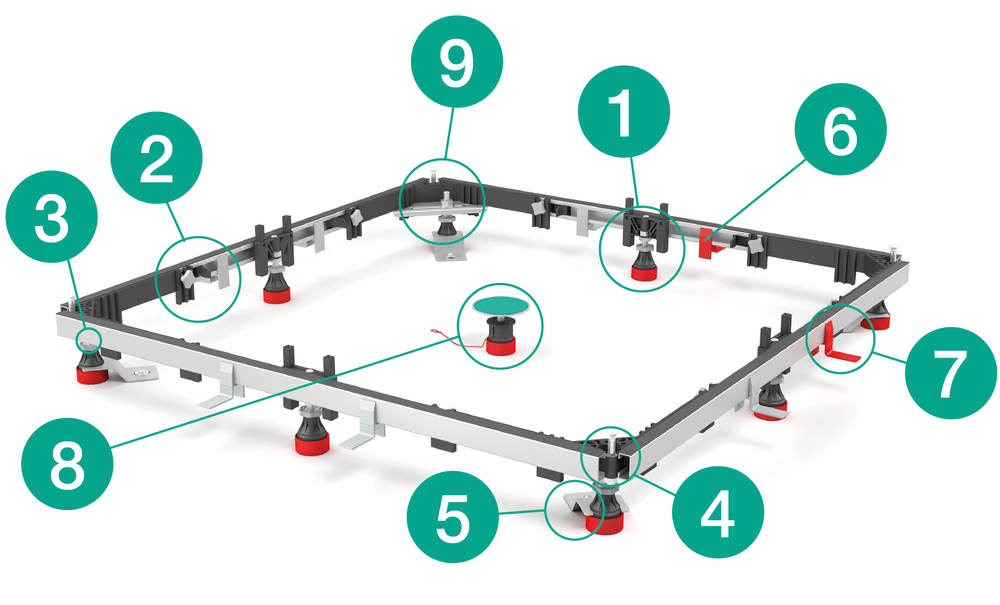

Produktvorteile

  • Einfache Montagevorbereitung
    Ab Werk vorkonfektioniert, mit wenigen Handgriffen zusammengebaut.
  • Für alle Acrylduschwannen 1
    Starke Unebenheiten auf der Unterseite der Acrylwanne werden mit federgelagerten Füßen automatisch ausgeglichen.
  • Stufenlose Größeneinstellung  2
    Einfach & stufenlos von 70 x 70 bis 120 x 120 cm, werkzeuglose Fixierung.
  • Bequeme Höheneinstellung 3
    Schnell & werkzeuglos von 65 bis 190 mm. Bis zu 230 mm sind mit Zubehör möglich.
  • Schnelle Ausrichtung 4
    Die 4 Eckpunkte werden von oben ausgerichtet, dadurch ist die Montage auch bei vorhandenem Estrich bequem möglich (seitliches Greifen unter die Wanne entfällt).
  • Umlaufende Wannenrandabstützung 5
    Die Wanne liegt auf dem Rahmen auf und bietet optimale Abstützung sowie Schallentkopplung. Anker und Leisten sind nicht notwendig.
  • Abstandhalter 6
    Er erleichtert das Einsetzen des Rahmens in die Einbausituation und gewährleistet einen gleichbleibenden Abstand zu Wand und inneren Wannenrand.
  • Smarte Mittenabstützung 7
    Der EasyLift-Wannenfuß wird zur Abstützung der Wannenmitte positioniert. Eine Schnur ermöglicht die Ausrichtung des Wannenfußes nach dem Einsetzen der Wanne.
  • Flexibilität im Montageraum 8
    Die Füße können im Eckbereich verschoben werden, so werden z. B. störende Leitungen überbrückt.
  • 30-jährige Qualitätsgarantie
    Unseren Qualitätsanspruch unterstreichen wir mit einer 30-jährigen Garantie - made in Germany.

Anwendungsbereich

  • für den Einbau von extra- & superflachen rechteckigen Duschwannen aus Acryl
    (mit gleichförmig verstärkten Holzleisten oder verstärktem GFK-Rand)
  • geeignet für den bodengleichen oder teileingelassenen Einbau sowie für den Einbau mit einer Abmauerrung



Automatischer Ausgleich von Unebenheiten

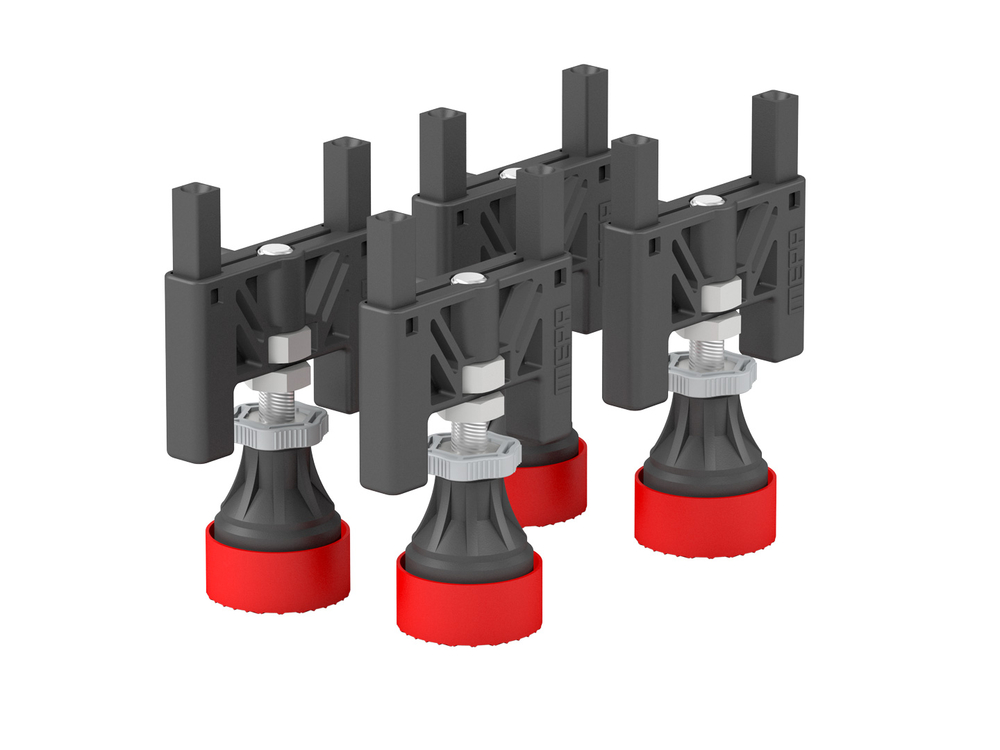

Die speziell entwickelten, selbstnivellierenden Füße des Montagerahmen SF Acryl gleichen Unebenheiten an der Unterseite von Acrylwannen automatisch durch federgelagerte Stifte aus. Durch den mitgelieferten Klebstoff härten diese Stifte aus und die Wanne wird ideal durch den Montagerahmen abgestützt.

Leitungen im Eckbereich stellen kein Hindernis dar

Die Ecktraverse erlaubt es den Wannenfuß im Eckbereich an mögliche Hindernisse wie z.B. eine Abflussleitung flexibel anzupassen.

Produktvideos

Passliste Wanneneinbau

MEPA hat für Sie die Kompatibilität zu den gängigen Herstellern übergeprüft. Der folgenden Passliste können Sie entnehmen welche Wannen mit welchem MEPA Montagrahmen verbaut werden können. Zur Überprüfung der gesamte Einbausituation, inkl. Abdichtung und Schallschutz steht der MEPA Wanneneinbau-Konfigurator zur Verfügung.

Hersteller
Serie
Empfehlung
  • A - D
  • E - i
  • J - O
  • P - Z

Serie

Model und Maße

Montagerahmen XYZ Rechteck

Artikelnummer: 000000

Produkt anzeigen Detailkonfiguration im WEBT-Konfigurator

Die aufgeführten Modelle wurden anhand der Hersteller-Angaben und -Zeichnungen geprüft und werden regelmäßig durch MEPA aktualisiert. Da sich jederzeit Änderungen seitens der Wannenhersteller ergeben können, kann für die Vollständigkeit und Richtigkeit der Liste keine Garantie übernommen werden. Die von MEPA aufgeführten Produkte dienen als Empfehlung und müssen auf der Baustelle hinsichtlich der Eignung des Produktes eigenverantwortlich geprüft werden, da es bei der Produktion der Wannen zu Abweichungen kommen kann. Änderungen und Irrtümer vorbehalten.

FAQ

Können die MEPA Montagerahmen auch mit einer Abmauerung verwendet werden?

Ja, die Abmauerrung wird dazu an den Anlagepunkte der schwarzen Eckwinkel befestigt. Beim Montagerahmen Mineralguss und beim Universalrahmen, in Verbindung mit einer Mineralgussduschwanne, wird die Beplankung hingegen direkt gegen das C-Profil ausgeführt.

Haben wir Ihre Frage beantwortet? Falls nein, nutzen Sie unser Kontaktformular.

Wo kann man die maximale Belastung für Duschwannenfüße finden?

Die Belastung der Duschwannenfüße spielt bei der Maximalbelastung eher eine untergeordnete Rolle. Man muss das gesamte System betrachten. Hier ist der Untergrund bzw. die eingesetzte Wanne (Acryl/Stahl/Mineralguss) von größerer Relevanz. Daher sind keine pauschalen Angaben veröffentlicht. In der Regel ist die Schwachstelle die eingesetzte Wanne bzw. der Untergrund auf dem der Wannenfuß/Rahmen aufliegt. Diese geben zuerst nach bevor die Komponenten des Montagerahmen/Duschwannenfußes versagt.

Haben wir Ihre Frage beantwortet? Falls nein, nutzen Sie unser Kontaktformular.

Warum gibt es für Acrylwannen einen speziellen Montagerahmen?

Bei Acrylduschwannen ist es meistens so, dass die Unterseite der Wanne (Produktionsbedingt) starke Unebenheiten aufweist. Ein gerades Auflagenprofil von normalen Montagerahmen, würde dazu führen, dass der Wannenkörper statisch instabil aufliegt und sich unter Last bewegen kann. Daher ist der MEPA Montagerahmen für Acrylwannen (Art.-Nr. 150183) mit besonderen Abstützungen versehen, die solche Unebenheiten der Wannenunterseite automatisch ausgleichen. Der Wannenkörper wird so stabil und fest vom Montagerahmen getragen.

Haben wir Ihre Frage beantwortet? Falls nein, nutzen Sie unser Kontaktformular.

Warum gibt es für Mineralgusswannen einen speziellen Montagerahmen?

Mineralgusswannen sind langlebig, robust und pflegeleicht. Aber durch ihre solide Ausführung haben sie auch ein hohes Eigengewicht. Der Einbau einer solchen Duschwanne kann also durchaus zu einer schweren Angelegenheit werden, insbesondere bei großen Duschwannen. Bei leichteren, kleinformatigen (z. B. 900 x 900 mm) Mineralguss-Duschwannen kann die Duschwanne von oben auf den Montagerahmen gelegt werden – bei großformatigen (z. B. 1600 x 900 mm) Mineralguss-Duschwannen ist das schon schwieriger.

Daher hat MEPA mit dem Montagerahmen SF Mineralguss einen speziellen Rahmen entwickelt, über den sich die Wannen einfach schieben lassen, auch in sonst schwer zugänglichen Nischen wird das Setzen von Mineralgusswannen so erleichtert. Ein zusätzlich einsetzbarer Wandwinkel dient als Gegendruckpunkt beim Schieben der Duschwanne über den Montagerahmen.

Ebenfalls kann das C-Profil des Mineralgussrahmens punktuell geöffnet/ausgesparrt werden um so z.B. Leitungen oder Siphons zu umgehen.

Haben wir Ihre Frage beantwortet? Falls nein, nutzen Sie unser Kontaktformular.

Warum muss bei dem Einbau eines Montagerahmens darauf geachtet werden, dass min. 1-2 mm Abstand vom Wannenrand eingehalten werden?

Der Abstand von 1-2 mm zum Wannenrand dient der Reduzierung der Körperschallübertragung. Berührt der Montagerahmen nicht unmittelbar den Wannenrand werden so unnötige Schallbrücken vermieden. Dieser Abstand wird bei den MEPA Montagerahmen SF Universal und Acryl durch die mitgelieferten Abstandshalter sichergestellt. Diese sind ca. 2 mm dick und aus weichem Kunststoff - so werden die Montagerahmen und die Duschwanne schallschutztechnisch voneinander getrennt.

Bei Mineralgusswannen gibt es den klassischen Wannenrand wie bei Stahl- und Acrylduschwannen nicht.

Haben wir Ihre Frage beantwortet? Falls nein, nutzen Sie unser Kontaktformular.

Wozu dient die zusätzliche Abstützung „Easy Lift“?

Beim Einbau von Duschwannen muss der Wannenkörper zur Vermeidung von Absenkungen nicht nur seitlich, sondern auch mittig unterstützt werden. Wenn dies ohne Zuhilfenahme von Bauschaum geschehen soll, stellt sich dabei die Frage: Wie können die hierzu erforderlichen Einstellungen vorgenommen werden, wenn der Raum unterhalb der Wanne nicht mehr zugänglich ist (bei Estrichaussparung)? Dies kann mit dem MEPA EasyLift erreicht werden, dieser wird von unten gegen die Wanne geklebt (bei Acryl geschraubt) und die beiliegende Kordel durch das Abflussloch der Wanne gelegt. Anschließend wird die Duschwanne final eingesetzt und der Installateur zieht an der Schnur, dann fährt der EasyLift-Wannenfuß nach unten aus, bis eine feste Verbindung zwischen Wannen- und Fußboden erreicht ist. Abschließend wird die Kordel gekützt und der Ablauf angeschlossen.

Der EasyLift-Wannenfuß ist höhenverstellbar von 55 bis 190 mm und gehört zum Lieferumfang der MEPA-Montagerahmen SF (Rechteck und 5-Eck/ ¼- Kreis) für Duschwannen aus Stahl, Acryl und Mineralguss.

Haben wir Ihre Frage beantwortet? Falls nein, nutzen Sie unser Kontaktformular.

Produkte

Montagerahmen SF Acryl

für den Einbau von extra- & superflachen rechteckigen Duschwannen aus Acryl von 700 x 700 bis 1200 x 1200 mm.

zum Produkt

Erweiterungsset MR SF Acryl 120/120

zur Erweiterung der Rahmengröße bis auf 120 x 120 cm bei Montagerahmen SF Rechteck 100/100 Acryl.

zum Produkt

Erweiterungsset MR SF Extrahoch

zur Erweiterung der Maximalbauhöhe auf 230 mm für die Montagerahmen SF.

zum Produkt

Alternative Produkte

Montagerahmen SF Universal

für den Einbau von extra- & superflachen rechteckigen Duschwannen aus Stahl, Acryl, Mineralguss von 700 x 700 mm bis 1200 x 1200 mm

zum Produkt

Montagerahmen SF Universal XL

für den Einbau von extra- & superflachen rechteckigen Duschwannen aus Stahl, Acryl, Mineralguss von 700 x 700 bis 1000 x 1800 mm.

zum Produkt

Montagerahmen SF Rechteck 120/180

für den Einbau von extra- & superflachen rechteckigen Duschwannen aus Stahl oder Acryl von 700 x 700 bis 1200 x 1800 mm, mit Zubehör bis 1500 x 1800 mm bzw. 1200 x 2100 mm.

zum Produkt

Montagerahmen SF Mineralguss

für den Einbau von schweren extra- & superflachen rechteckigen Mineralgussduschwannen von
700 x 700 bis 1200 x 1200 mm.

zum Produkt

Montagerahmen SF Mineralguss XL

Montagerahmen für den Einbau von schweren extra- & superflachen rechteckigen Mineralgussduschwannen von 700 x 700 bis 1200 x 1800 mm.

zum Produkt
